Cavidade aberta
Aberturas conectadas ao volume interno permitem equalização de pressão e também ajudam na lavagem e secagem.
O processo em uma frase
Uma cavidade que forma um selo contra a película precisa comunicar-se com o exterior cedo o bastante para equalizar pressão. Para drenagem, lavagem e secagem confiáveis, volumes grandes normalmente se beneficiam de rotas separadas de entrada e saída.
1
A regra principal: toda cavidade precisa respirar
Cavidades e câmaras aparecem com frequência em modelos ocos, concavidades, domos, recipientes e geometrias que fecham uma área contra a película.
Quando o modelo e a FEP formam uma câmara fechada, a resina ou o ar não conseguem circular livremente entre o interior e o exterior. Na elevação, a mudança de volume cria uma diferença de pressão e adiciona esforço ao modelo, aos suportes e à própria película.
Correção principal: reoriente, use abertura funcional ou
bloqueie o oco local para impedir que a geometria forme um copo
selado. O furo precisa comunicar-se realmente com o volume
crítico.
O objetivo do furo não é apenas escoar resina depois da impressão. Durante a própria impressão, ele funciona como ventilação e equalização de pressão.
Atenção: aumentar suportes, exposição de base ou força de
contato pode esconder parte do problema, mas não elimina a causa
se a cavidade continuar selada.
Peel não é automaticamente sucção
Toda camada bottom-up exige separação da película e sofre carga de peel. Isso ocorre também em peças sólidas. O efeito ventosa aparece quando uma concavidade cria um volume selado ou com fluxo severamente restrito, adicionando diferença de pressão à carga normal.
Peça oca não é automaticamente ventosa
Uma peça pode ser oca e permanecer ventilada desde o nascimento da cavidade. Também pode ser sólida e conter uma concavidade externa que funciona como copo. O diagnóstico depende da sequência de camadas, não apenas do comando “hollow”.
Aplicação técnica Quanton3D

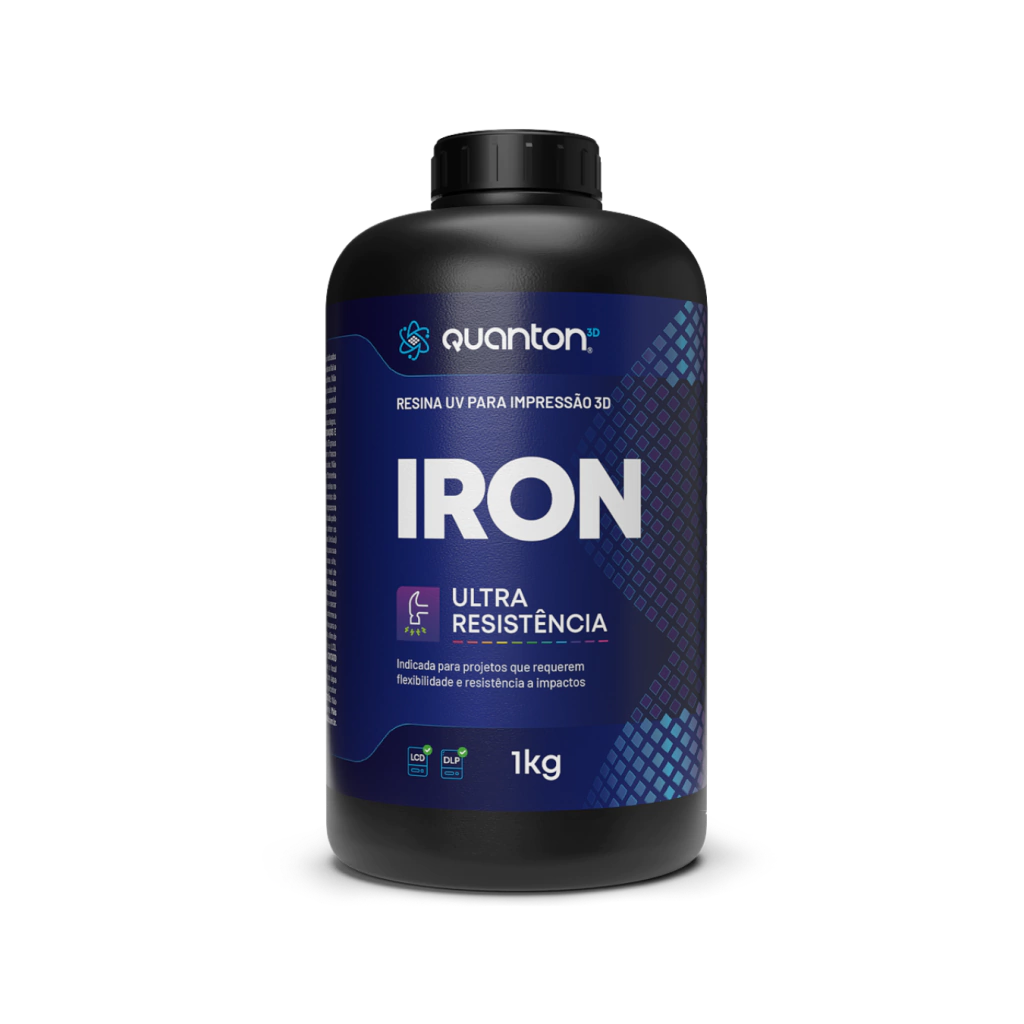

Iron: resistência para geometrias exigentes
A escolha da resina influencia rigidez, absorção de esforço e tolerância a falhas. Mesmo assim, nenhuma formulação substitui ventilação e drenagem bem projetadas.
2
Quando a geometria vira uma ventosa
É uma região cujo volume interno fica isolado no momento em que a camada toca a película, ou quando a cavidade sobe sem permitir entrada de ar.
Cavidade selada
A geometria só deixa de funcionar como ventosa quando existe uma passagem contínua para entrada de ar ou resina.
3
Como a sucção nasce durante a elevação
Este é o caso clássico do chamado efeito de sucção em impressão bottom-up.
O momento da separação
Enquanto a resina líquida (pouco compressível) não consegue preencher o volume tão rápido quanto o ar faria, a força de separação aumenta.
- 1. Câmara cheia — antes do descolamento, a cavidade está preenchida principalmente por resina e a diferença inicial pode ser pequena.
- 2. Início da elevação — a plataforma puxa o modelo para cima enquanto a película começa a se desprender.
- 3. Baixa pressão — como a resina líquida é pouco compressível, o novo volume não é preenchido com a mesma facilidade que seria com ar.
- 4. Força adicional — a diferença de pressão atua sobre a área da câmara e aumenta o esforço de separação.
- 5. Defeito ou falha — podem surgir depressões, pequenos furos, deformação, ruptura de suportes ou perda de aderência.
Relação física conceitual
F ≈ ΔP × A
A força associada à diferença de pressão cresce quando aumenta a diferença de pressão (ΔP) ou a área projetada da câmara (A). Esta relação é conceitual e não substitui medição de força na impressora.
Uma concavidade larga pode gerar muito mais esforço que uma cavidade estreita, mesmo que ambas tenham a mesma profundidade.
◯ Seção da câmaraQuanto maior a área fechada contra a película, maior tende a
ser a força associada.
↟ Velocidade de elevaçãoUma separação mais rápida dá menos tempo para o fluido se
redistribuir.
≋ ViscosidadeResina mais viscosa oferece maior resistência ao escoamento
para dentro da cavidade.
4
Comparação prática: cavidade selada × ventilada
Alterne o botão para observar como a presença do furo muda o caminho de fluxo.
CÂMARA FECHADA
Sem furo: a diferença de pressão aumenta no início do descolamento e adiciona carga ao modelo.
5
Como a pressão desigual aparece na superfície
Em corpos ocos de parede fina, pequenas diferenças de pressão já podem deformar a superfície ou deixar pontos rebaixados.
Sem furo
A pressão desigual pode deixar pequenas cavidades, pontos afundados e uma superfície mais irregular.
Com furo
Com a pressão equalizada, a superfície tende a manter melhor sua geometria e apresentar menos defeitos.
Importante: a comparação visual ilustra o mecanismo, mas não
define um resultado universal. O resultado exato varia com resina,
geometria, orientação, impressora, velocidade, espessura e
parâmetros.
6
Quando a peça carrega resina para fora do tanque
Mesmo depois de sair do banho, uma cavidade sem entrada de ar pode continuar carregando resina líquida.
O que acontece nesse estágio
À medida que a peça sobe, parte da câmara fica acima do nível do tanque. Sem ar no interior, a pressão externa ajuda a sustentar a coluna de resina dentro da cavidade.
- Câmara pequena e parede robusta: o efeito pode ser pouco perceptível.
- Câmara grande: o peso da resina retida se opõe à força de tração da plataforma.
- Suportes frágeis: podem romper devido ao esforço adicional.
- Aderência insuficiente: o modelo pode se desprender da plataforma.
Correção obrigatória em câmaras grandes: permita entrada
de ar para reduzir a diferença de pressão e deixe uma rota real
de drenagem.
7
Como criar respiro e drenagem que realmente funcionam
Não existe um diâmetro universal. O projeto deve considerar geometria, escala, viscosidade, orientação e possibilidade de limpeza.
Rompa o selo cedo
Posicione o furo para que a cavidade deixe de ficar hermética nas primeiras camadas em que começa a fechar contra a FEP.
Use área discreta
Coloque o furo em região pouco visível, mas não sacrifique a função hidráulica apenas para escondê-lo.
Favoreça a drenagem
Em relação à orientação de impressão, um furo baixo ajuda o escoamento de resina durante a elevação e a lavagem posterior.

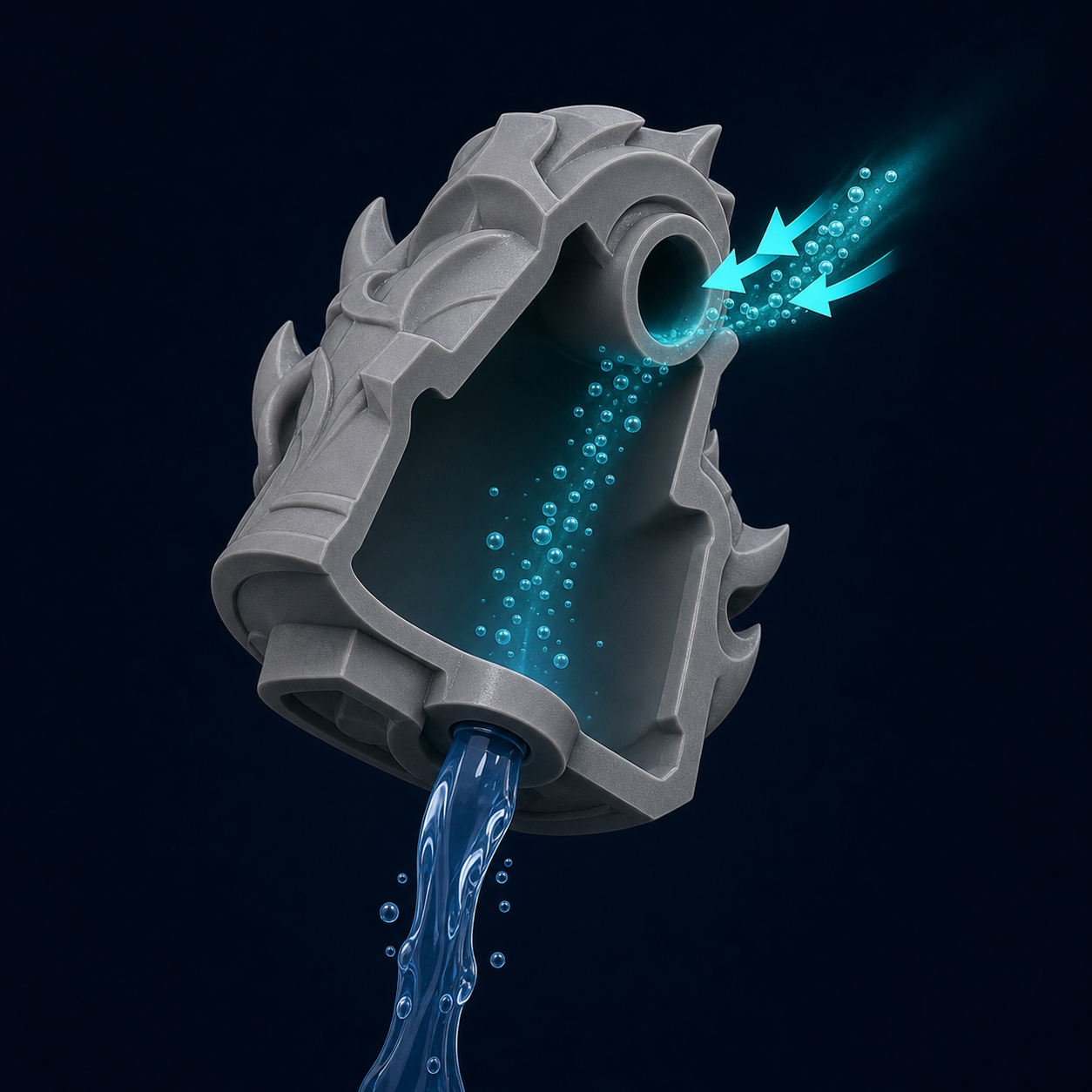

Considere duas rotas
Em cavidades grandes, uma abertura pode drenar e outra admitir ar, evitando que o fluxo fique limitado por um único orifício.
Evite bloqueios
Confira se suporte, raft, infill ou outra parede não fecha o furo e recria a condição hermética.
Não use furo simbólico
Se a abertura não permitir fluxo suficiente para a viscosidade e a velocidade usadas, a pressão ainda pode permanecer elevada.
Confirme a comunicação: o furo precisa alcançar a cavidade
principal; uma abertura que termina em outra parede não equaliza a
câmara desejada.
Boas práticas complementares: posicione a primeira
comunicação no ponto que rompe o selo mais cedo. Depois avalie uma
segunda abertura em posição oposta para circulação no pós-processo.
O número e o tamanho dependem do volume, viscosidade, comprimento do
canal e acesso de limpeza.
Teste funcional da abertura
- No preview, confirme a camada exata em que o vazio começa e a camada em que o furo o conecta ao exterior.
- Verifique se o furo continua aberto depois de suporte, raft, compensação e exportação do arquivo.
- Simule a posição durante lavagem e secagem: líquido precisa sair enquanto ar ocupa o volume.
- Em canais longos ou resina viscosa, avalie vazão real; diâmetro externo aparente não revela a restrição interna.
- Não vede o furo antes de confirmar interior limpo, seco e pós-curado conforme o material.
8
Fluxo de verificação no fatiador
Independentemente do programa utilizado, o fluxo deve garantir que nenhuma cavidade permaneça fechada durante a sequência de camadas.
Oriente o modelo
Defina a posição antes de decidir a localização dos furos.
Crie a cavidade interna
Defina espessura, precisão e estrutura interna de forma consciente.
Adicione furos
Perfure a parede até conectar cada abertura ao volume interno.
Procure cavidades fechadas
Use as ferramentas de análise do seu fatiador e confirme manualmente no preview.
Revise o preview
Confirme a abertura no momento correto e ausência de novas câmaras.
Finalize suportes
Garanta que os suportes não obstruam a entrada e a drenagem.
9
Estimador educacional de risco de sucção
O resultado é relativo e serve para priorizar correções. Não calcula a força real da impressora.
Use uma medida aproximada da maior seção fechada.
Leitura do cenário
Área equivalente1.963 mm²
Nível de risco
Baixo
A abertura adequada reduz fortemente a diferença de pressão.
Confirme apenas se ela aparece cedo e não está bloqueada.
O índice combina área, elevação, viscosidade, ventilação e posição. Ele não usa pressão medida nem substitui teste real.
10
Diagnóstico pelos sintomas
Marque o que está acontecendo e veja as hipóteses mais prováveis.
Hipóteses e ações
Comece pela geometria: verifique se o modelo forma uma
câmara fechada contra a FEP ou acima do nível de resina.
!
Resina aprisionada é falha de segurança
O problema pode aparecer dias ou semanas depois da impressão.
Riscos tardios
- Resina líquida migra por microtrincas ou furos e contamina superfícies.
- Cura residual e aquecimento podem gerar tensão, abertura da casca e vazamento.
- Solvente ou água presos dificultam pós-cura e alteram o interior.
- Odor persistente, massa variável ou som de líquido indicam investigação, não liberação.
Critério de liberação
Fluxo livre entre aberturas, lavagem renovada até sair limpa, drenagem completa, secagem confirmada e pós-cura compatível com a geometria. Quando o interior não pode ser inspecionado ou processado, prefira redesenhar a peça ou não torná-la oca.
Não entregue nem vede uma peça com suspeita de líquido
interno. Use luvas, contenha vazamentos e trate o resíduo como
resina não curada.
11
Checklist antes de fatiar
Uma revisão de dois minutos evita horas de impressão perdida.
Confirme antes de fatiar
- A orientação não cria uma grande ventosa contra a FEP
- Todas as cavidades fechadas foram identificadas
- O furo alcança realmente a cavidade principal
- A abertura aparece antes ou logo que a câmara começa a fechar
- Existe comunicação suficiente durante a impressão e circulação adequada no pós-processo
- Suportes, raft e infill não obstruem os furos
- O preview foi revisado camada por camada na região crítica
- Velocidade de elevação e viscosidade foram consideradas
- O pós-processo consegue lavar, drenar, secar e curar o interior
Conclusão
O que fica do diagnóstico, em ordem de importância.
- Uma cavidade selada altera o equilíbrio de pressão durante a elevação e aumenta a carga sobre a impressão.
- O esforço tende a aumentar com área da câmara, velocidade de elevação e viscosidade.
- Quando a cavidade sobe acima do nível do tanque, resina retida adiciona peso e carga aos suportes.
- Respiros e drenos conectados ao volume interno restauram o fluxo e reduzem deformações, retenção de resina e falhas mecânicas.
- A correção deve começar no projeto e na orientação, não apenas nos parâmetros ou nos suportes.
Regra de ouro Quanton3D: rompa o selo desde o nascimento
da cavidade e projete o pós-processo antes de imprimir.
Diretriz técnica Quanton3D
Geometria primeiro: antes de aumentar suporte ou exposição, confirme se a própria forma cria uma câmara selada contra a película.
Fluxo contínuo: garanta comunicação funcional durante a impressão e circulação suficiente para lavagem e secagem; volumes grandes normalmente pedem duas rotas.
Validação por camada: revise o preview desde o nascimento da cavidade até a saída completa do tanque. Um furo tardio não corrige as camadas anteriores.
Processo completo: ventilação, drenagem, lavagem, secagem
e cura interna fazem parte do mesmo projeto — não devem ser
tratados como etapas isoladas.
