Contato de suporte e qualidade da superfície

A ponta do suporte ocupa poucos décimos de milímetro, mas concentra força, sustenta a peça e define parte do retrabalho. O melhor contato é o menor que mantém estabilidade sem arrancar material da superfície.

Leitura mecânica do contato Relevo × cavidade Protocolo comparativo Assistente de decisão

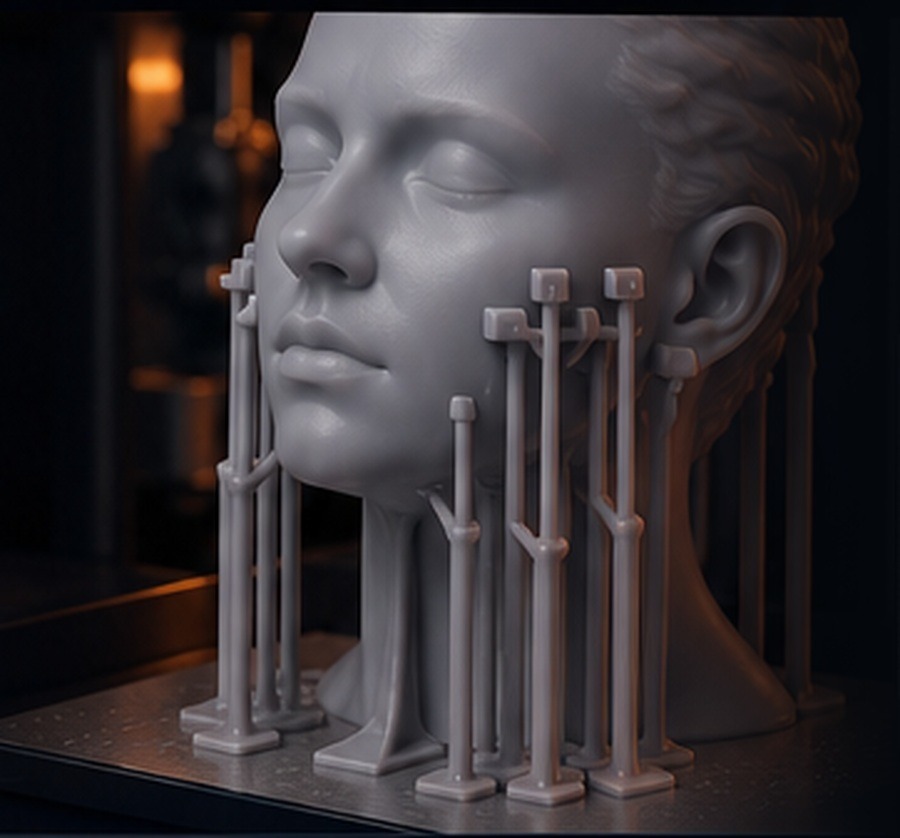

Busto impresso em resina apoiado por suportes distribuídos
Suportes distribuídos — o ponto de contato de cada um decide parte do acabamento final.

O processo em uma frase

Use a menor área de contato que ainda mantenha a peça estável em toda a impressão — nem tão fraca que rompa no peel, nem tão agressiva que vire um castigo no pós-processo.

1

O que realmente é o contato do suporte?

É a pequena região onde a ponta do suporte se une ao modelo. Durante a impressão ela precisa transmitir carga; depois, precisa romper de forma controlada.

O contato não deve ser analisado apenas como um "ponto". Ele possui forma, diâmetro, profundidade, direção e área efetiva. Esses elementos determinam como a força chega à superfície e como a ligação se rompe.

Regra prática: use a menor área de contato que ainda mantenha a peça estável em toda a impressão.

Um contato fraco demais pode se romper durante o peel. Um contato agressivo demais imprime bem, mas transforma o pós-processo num castigo e pode danificar detalhes que não voltam com lixa.

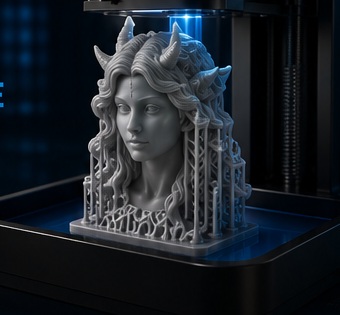

Modelo técnico impresso com vários suportes tocando regiões estratégicas
2

Como o formato muda a concentração de força

A mesma carga pode ser distribuída por uma transição arredondada ou concentrada numa ponta mais direta.

Contato esférico distribuindo força numa área arredondada

Contato esférico — transição mais suave

A pequena esfera cria uma região elevada e uma transição arredondada. A ruptura tende a ser mais previsível, facilitando a remoção.

Vantagem: remoção controlada · Marca típica: pequeno relevo · Uso forte: áreas visíveis e detalhes

Contato direto concentrando força numa região pequena

Contato direto — união mais rígida

A ponta cura diretamente contra o modelo. A ligação pode ficar mais firme, porém a força de remoção se concentra numa área pequena.

Vantagem: estabilidade elevada · Marca típica: cavidade ou lasca · Uso forte: regiões ocultas e cargas altas

A forma não trabalha sozinha: “esférico” e “direto” descrevem a geometria criada pelo fatiador, mas não garantem um modo de ruptura. Diâmetro, profundidade, exposição, resina, área efetivamente curada e direção do corte podem inverter o resultado esperado.
3

Relevo e cavidade não são o mesmo defeito

Uma saliência pode ser rebaixada. Uma cavidade representa material perdido e exige nivelar uma área maior ou preencher a falha.

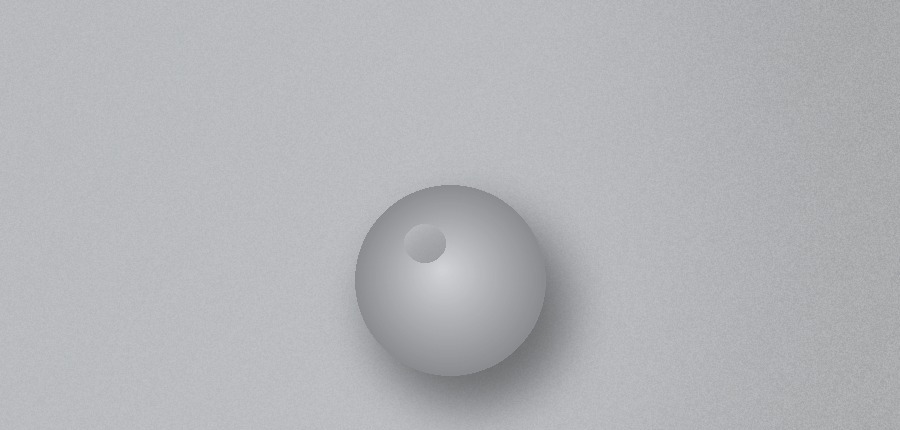

Pequeno relevo arredondado deixado por contato de suporte

Relevo elevado — mais visível antes do acabamento

O resíduo fica acima da superfície. Pode parecer maior logo após a remoção, mas a lixa consegue alcançá-lo gradualmente sem aprofundar a região vizinha.

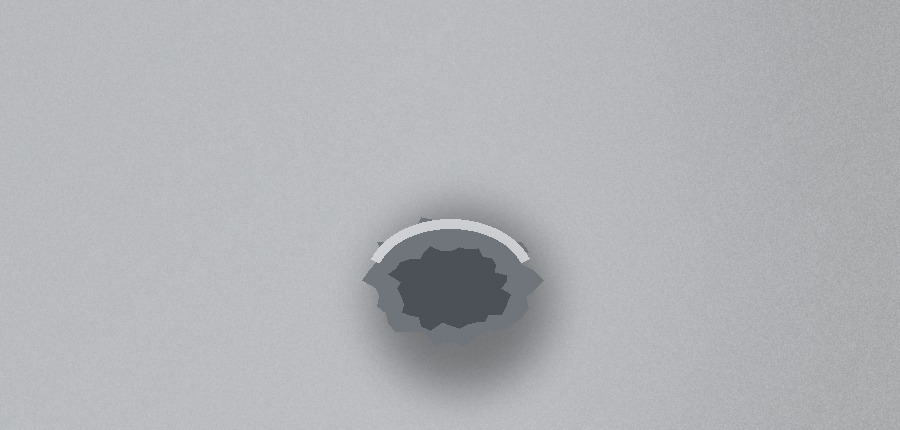

Pequena cavidade irregular deixada pela remoção do suporte

Perda de material — menor saliência, correção mais difícil

A ruptura remove parte do modelo. Para esconder a marca, pode ser necessário lixar uma área extensa, preencher, aplicar primer ou aceitar alteração dimensional local.

Sinceridade técnica: a menor marca logo após cortar o suporte não é necessariamente o melhor acabamento final. Avalie a peça depois da remoção, da limpeza da marca e da inspeção sob luz lateral.
4

Protocolo Quanton3D para comparar contatos

Mude apenas uma variável por vez. Sem controle experimental, o resultado vira opinião.

Mesma geometria

Use o mesmo corpo de prova, orientação e região de suporte.

Mesmo processo

Mantenha resina, temperatura, exposição, lavagem e pós-cura.

Troque só o contato

Compare forma, diâmetro ou profundidade em testes separados.

Meça três momentos

Registre estabilidade, força de remoção e aspecto final.

Repita

Faça mais de uma impressão para separar tendência de acaso.

Registre: taxa de sucesso, contatos rompidos, tempo de remoção, diâmetro e profundidade da marca, tempo de lixamento e perda dimensional.
5

Tendências de comportamento

São tendências mecânicas para orientar testes, não receitas universais.

Critério Esférico Direto Leitura prática
Facilidade de remoção Geralmente maior Geralmente menor A transição arredondada favorece ruptura mais controlada.
Estabilidade estrutural Moderada a alta Alta A união direta pode exigir mais força para romper.
Marca imediata Relevo mais perceptível Saliência menor, porém risco de cavidade A inspeção imediata não conta toda a história.
Acabamento abrasivo Frequentemente mais simples Pode exigir correção localizada ou preenchimento É mais fácil reduzir material elevado que recuperar material perdido.
Detalhes frágeis Mais tolerante Maior risco de lascamento Tenacidade da resina e técnica de corte mudam o resultado.
Região oculta de alta carga Funciona com dimensionamento correto Pode ser vantajoso Use a força extra onde a marca não compromete a peça.
6

Remoção e acabamento sem destruir a peça

O momento e a ferramenta de remoção influenciam tanto quanto o formato do contato.

Sequência recomendada

  • Inspecione: identifique áreas frágeis e visíveis.
  • Corte próximo, sem arrancar: deixe pequeno sobremetal quando necessário.
  • Defina o momento pela resina: depois de lavar e secar, compare a remoção antes e depois da pós-cura. Manter suportes durante a cura pode controlar deformação; remover a peça ainda “verde” pode exigir menos força em alguns materiais. Siga a ficha técnica da resina.
  • Use abrasivo progressivo: rebaixe o relevo sem criar uma depressão.
  • Confira com luz lateral: reflexos revelam ondulação melhor que visão frontal.

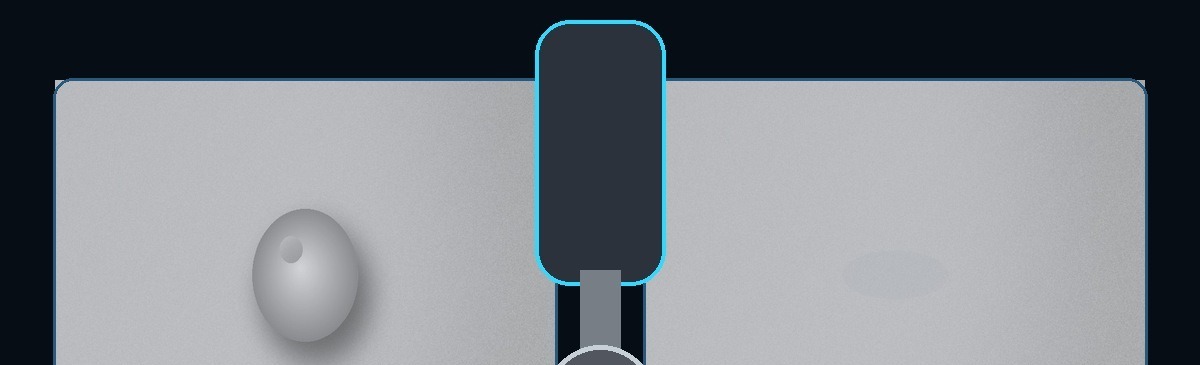

Comparação de superfície com relevo antes e depois do acabamento
Segurança: lave e seque a peça antes da remoção; use luvas nitrílicas e proteção ocular contra fragmentos. Controle o pó do lixamento com o método e a proteção respiratória adequados. Não aqueça resina não curada nem use água quente sem autorização expressa do fabricante.
Não existe formato campeão em tudo: resina, geometria, exposição, orientação e método de remoção mudam o modo de fratura.
7

Parâmetros que trabalham em conjunto

O formato sozinho não corrige um suporte subdimensionado nem salva uma orientação ruim.

⭕ DiâmetroMais diâmetro aumenta a capacidade de carga, mas amplia a marca potencial.
↧ ProfundidadePouca profundidade solta; profundidade excessiva agride o modelo.
🕸️ QuantidadeVários contatos moderados podem dividir a carga melhor que poucos contatos brutais.
🧪 TenacidadeResina rígida e frágil lasca com mais facilidade; resina tenaz tolera melhor a remoção.
☀️ ExposiçãoEnergia excessiva engrossa a ligação e pode aumentar a força necessária para cortar.
📐 OrientaçãoDistribua contatos fora das áreas nobres e reduza grandes seções paralelas à película.
8

Classifique a marca antes de corrigir

Defeitos parecidos pedem ações diferentes. Inspecione a peça limpa e seca, sob luz lateral, antes de lixar.

▲ RelevoMaterial acima da superfície nominal. Corte o excesso e use abrasivo progressivo, preservando a geometria ao redor.
▼ Cratera ou cavidadeMaterial arrancado abaixo da superfície nominal. Evite ampliar a falha; avalie preenchimento, primer ou aceitação dimensional.
✳ Esbranquiçamento ou microtrincaSinal de fratura e tensão local. Pare de forçar, revise o corte e verifique fragilidade, cura e geometria do contato.
▱ Deformação ou região planaIndica distribuição de carga, orientação ou suporte insuficiente; não é apenas um defeito da ponta de contato.
Registro mínimo: fotografe com a mesma iluminação, identifique o tipo de defeito e meça a região antes e depois do acabamento. Assim a equipe separa melhora real de impressão visual.
9

Assistente de decisão

Transforme as prioridades da peça numa estratégia inicial de teste.

Resultado inicial: CONTATO ESFÉRICO

Priorize remoção controlada e preservação superficial. Confirme estabilidade ajustando diâmetro, profundidade e distribuição.

Pontuação didática — esférico 6 × direto 6.

Diretriz técnica Quanton3D

Acabamento profissional começa ainda no fatiamento.

Princípios que ficam

  • O contato deve sustentar a impressão e romper sem arrancar material desnecessário.
  • Relevo elevado costuma ser mais simples de corrigir que uma cavidade.
  • Contato direto pode oferecer força extra, mas pede região adequada e remoção cuidadosa.
  • Diâmetro, profundidade, quantidade, orientação e material devem ser avaliados juntos.
  • A decisão correta considera o acabamento final, não apenas a peça recém-retirada.

Como padronizar na produção

  • Crie um corpo de prova por família de resina.
  • Registre formato, diâmetro e profundidade aprovados.
  • Separe perfis para áreas visíveis e áreas ocultas.
  • Defina ferramenta e momento de remoção.
  • Fotografe antes e depois do acabamento.
  • Revalide quando mudar resina, impressora ou altura de camada.
Objetivo: repetir o melhor resultado com o menor retrabalho possível.

Referências e limites do procedimento

O momento de remover suportes e o acabamento devem seguir o fluxo validado para a resina, a impressora e a aplicação. Consulte também os procedimentos oficiais da Formlabs sobre pós-cura, acabamento básico de peças SLA e remoção de marcas de suporte.

Importante: essas referências ajudam a estruturar o processo, mas não substituem a ficha técnica e as instruções de segurança do material utilizado.
