Entenda como diferenças de temperatura, retração de cura e restrições geométricas podem deixar tensões residuais na peça, causando empenamento, trincas, delaminação e variação dimensional.
A mudança de temperatura só gera tensão relevante quando partes da peça tentam se deformar de maneiras diferentes ou quando algum vínculo impede o movimento natural.
Ao aquecer, o polímero tende a expandir; ao esfriar, tende a contrair. Se toda a peça estiver na mesma temperatura e puder mudar de dimensão livremente, ocorre deformação térmica com pouca tensão interna.
O problema começa quando uma região está mais quente, mais curada, mais rígida ou geometricamente presa que outra. A peça passa a “disputar” internamente qual deformação deve seguir.
A face mais quente tende a se expandir ou contrair em intensidade diferente da face mais fria. Como ambas pertencem ao mesmo corpo, o resultado pode ser curvatura e tensão residual.
As equações abaixo estimam quanto uma dimensão mudaria sem bloqueio mecânico. Elas são ponto de partida, não previsão completa da peça impressa.
Variação de comprimento causada por uma mudança uniforme de temperatura.
A deformação térmica relativa independe do comprimento inicial.
A mesma relação vale para o diâmetro de uma barra ou cilindro isotrópico.
Depende do material e pode variar com a temperatura. Em um intervalo limitado, costuma ser tratado como constante.
O corpo pode ser impedido de se deformar por outro objeto, por regiões internas em temperaturas diferentes ou por materiais que não compartilham o mesmo comportamento térmico.
O objeto é preso por paredes, fixações, suportes ou contato rígido e não consegue expandir ou contrair livremente.
O interior e a superfície, ou a parte superior e inferior, apresentam temperaturas diferentes. Regiões vizinhas tentam deformar em proporções diferentes.
Partes ou materiais combinados possuem coeficientes de expansão diferentes e passam a limitar a deformação uns dos outros.
Quando o volume inteiro acompanha a mesma temperatura e não está rigidamente preso, a mudança dimensional tende a ser mais previsível e menos empenada.
Quando superfície, núcleo ou lados opostos aquecem e resfriam em ritmos diferentes, cada região tenta assumir uma dimensão distinta.
Em um pequeno elemento tridimensional, tensões normais atuam perpendicularmente às faces e tensões de cisalhamento atuam paralelamente a elas.
As tensões normais atuam perpendicularmente às faces; as de cisalhamento atuam paralelamente. Em uma peça real, vários componentes podem coexistir mesmo sem carga externa aparente.
O estado de tensão tridimensional pode ser representado por três componentes normais e seis componentes de cisalhamento, com pares equivalentes pelo princípio da reciprocidade.
Deformações e tensões mecânicas causadas por forças externas podem ser combinadas com deformações e tensões térmicas. Na prática, o comportamento final da peça resulta da superposição dessas contribuições.
A fotopolimerização combina formação de rede, retração química e liberação de calor. Quando conversão e temperatura não são uniformes, regiões vizinhas terminam a cura querendo assumir dimensões diferentes.
Energia concentrada aumenta a diferença entre a zona em reação e o restante da peça.
Uma face recebendo mais luz ou calor pode terminar mais convertida e mais contraída que a oposta.
A superfície muda de temperatura primeiro; o núcleo responde depois, mantendo tensões temporárias ou residuais.
O comportamento final nasce da combinação entre formulação, geometria, conversão, espessura e histórico térmico. Um único parâmetro raramente explica o defeito sozinho.
Materiais diferentes respondem de modo diferente à mesma variação térmica. Propriedades de retração e rigidez também alteram o resultado.
Peças grandes, seções espessas e geometrias que concentram deformação tendem a desenvolver distribuições de tensão mais complexas.
Quanto maior e mais rápida a diferença de temperatura, maior a dificuldade para as regiões internas acompanharem a mesma deformação.
Resfriamento ou aquecimento desigual cria gradientes. O histórico térmico é tão importante quanto a temperatura final.
As tensões internas podem se manifestar imediatamente ou surgir somente após pós-cura, resfriamento, armazenamento ou uso da peça.

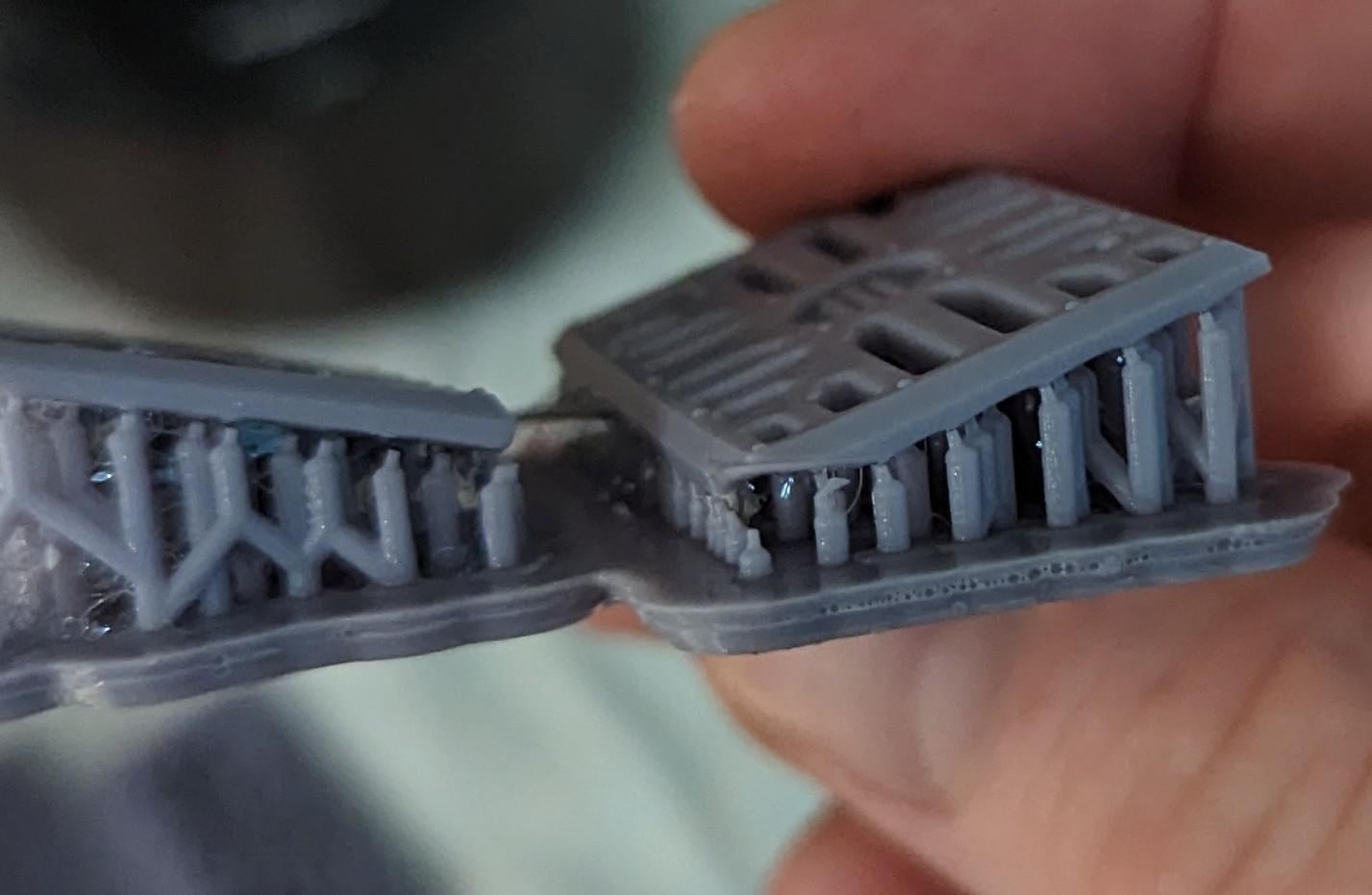

A peça perde planicidade, alinhamento ou paralelismo porque uma região muda de dimensão mais que outra.
A tensão se concentra em cantos, entalhes ou regiões frágeis e inicia fissuras superficiais ou internas.
Interfaces entre camadas ou regiões com conversão diferente podem se separar sob tensão acumulada.
Furos, dentes, encaixes e superfícies funcionais podem sair da tolerância após estabilização.
O melhor resultado vem de reduzir gradientes, permitir deformação compatível e evitar geometrias que concentrem esforço.
Evite grandes oscilações durante a impressão e reduza gradientes entre a peça, a resina e o ambiente.
Materiais de menor retração ou com rigidez pós-cura compatível podem reduzir a deformação térmica.
Reduza regiões que concentram tensão e evite mudanças abruptas que dificultem a deformação uniforme.
Suportes suficientes e bem posicionados ajudam a limitar deformações e a distribuir esforços durante a impressão.
Em sistemas térmicos, a estratégia depende do objetivo: algumas aplicações aliviam restrições para reduzir tensão; outras aumentam a rigidez para controlar a deformação. Também é útil diminuir a carga térmica, tornar a temperatura mais uniforme e combinar materiais com coeficientes de expansão mais próximos.
Espessuras mais uniformes, filetes, nervuras bem posicionadas e alívios internos reduzem mudanças abruptas de rigidez e ajudam a espalhar as tensões.
Estime a mudança de uma dimensão se o material pudesse expandir ou contrair sem qualquer restrição. Depois use o resultado como referência para avaliar o risco real do projeto.
Marque as condições presentes no processo. O resultado serve como triagem para orientar ensaios e revisão de projeto.
A tensão térmica é invisível. O controle precisa estar no procedimento e na validação, não apenas na inspeção visual.
A temperatura da resina e do ambiente estável foi registrada.
A geometria foi revisada para regiões de concentração de tensão.
Seções muito espessas e variações bruscas foram minimizadas.
Os suportes distribuem a peça sem pontos frágeis ou torção excessiva.
O ciclo de pós-cura evita aquecimento fortemente desigual.
A peça foi medida antes e depois da cura para verificar estabilidade.
O material é compatível com a retração e a rigidez exigidas.
O resfriamento ocorre de modo controlado, sem choque térmico desnecessário.
Peças críticas foram ensaiadas nas condições reais de uso.
