Guia técnico Quanton3D

Diagnóstico de falhas em impressão 3D de resina

Uma falha é uma evidência do processo, não um convite para alterar dez parâmetros. Localize onde ela começou, preserve as provas e teste uma hipótese por vez.

Triagem por sintoma Ordem de testes Causa × evidência Registro reproduzível

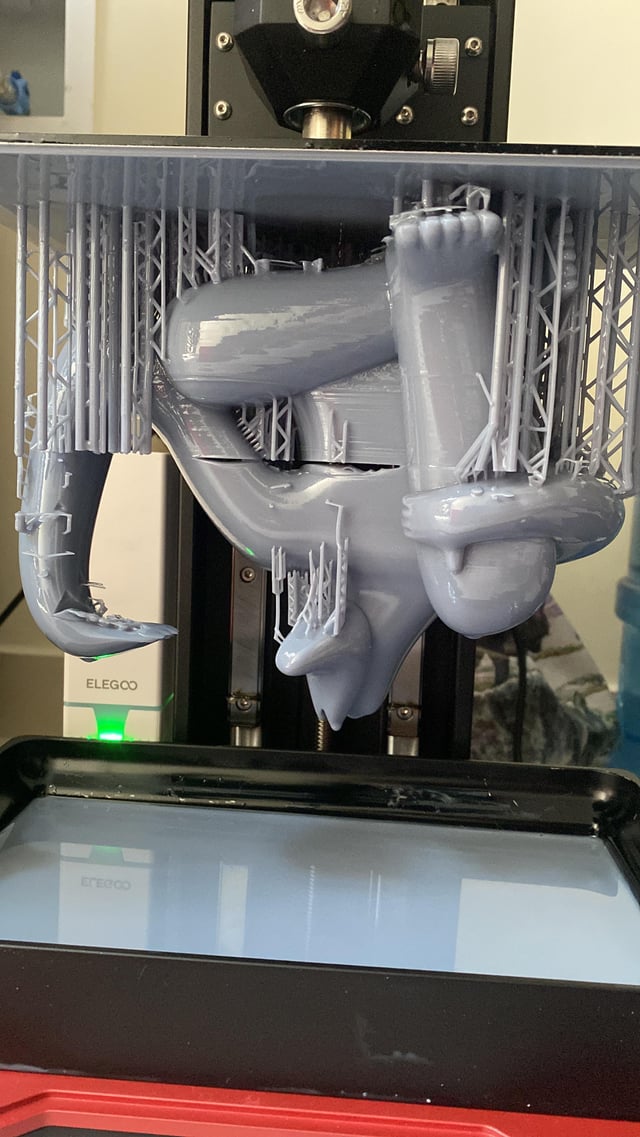

Falha de impressão em resina usada para diagnóstico
Não descarte a peça nem limpe o tanque imediatamente: posição, altura e padrão da falha ajudam a separar arquivo, processo e hardware.

Regra central

Antes de aumentar exposição, descubra se a falha começou na plataforma, nos suportes, numa ilha, numa mesma altura Z ou numa mesma região XY da tela.

1

Método de diagnóstico em quatro etapas

A ordem evita confundir causa com consequência e reduz o desperdício de resina.

1 · Preserve Fotografe peça, plataforma e tanque antes de remover resíduos.
2 · Localize Identifique a primeira camada ou região em que o desvio aparece.
3 · Compare Separe falha do arquivo, da posição XY, da altura Z e do lote.
4 · Confirme Altere uma variável e repita com corpo de prova controlado.
Antes de reimprimir: remova do tanque qualquer fragmento curado. Um resíduo pressionado contra o filme pode perfurá-lo ou danificar a tela.
2

Leia o padrão antes de escolher a causa

A distribuição do defeito é mais informativa que sua aparência isolada.

Padrão observado Suspeita inicial Teste discriminante
Sempre na mesma posição XY Tela, fonte de luz, filme ou sujeira localizada Mover o mesmo corpo de prova para outra região da mesa
Sempre na mesma altura Z Movimento Z, arquivo, pausa ou perturbação mecânica Inspecionar eixo e comparar a camada no preview
Só em uma geometria Ilha, orientação, sucção, suporte ou malha Revisar camada por camada e imprimir peça de controle
Em toda a plataforma Perfil, nivelamento, temperatura, mistura ou filme Teste curto e distribuído em vários pontos
Começou após troca de material Perfil incompatível, mistura, temperatura ou lote Usar perfil validado e corpo de prova da nova resina
3

Falhas de adesão e peças no filme

“Grudou no FEP” é o local onde a peça terminou, não necessariamente a causa raiz.

Peça inteira no filme

Base não transferiu para a plataforma

  • Confira nivelamento, zero Z e fixação da plataforma.
  • Verifique limpeza, planicidade e condição da superfície.
  • Confirme temperatura e homogeneização da resina.
  • Calibre exposição e número de camadas de base.
Raft presente, modelo ausente

Base aderiu; suportes ou primeiras ilhas falharam

  • Não culpe o nivelamento: a base já imprimiu.
  • Revise contatos, troncos, contraventamento e ilhas.
  • Reduza seção por camada ou força de separação.
  • Verifique exposição normal com corpo de prova.
Só um lado solta

Paralelismo, filme ou distribuição de carga

  • Compare espessura e aderência da base nos quatro cantos.
  • Cheque aperto, folgas e paralelismo da plataforma.
  • Procure desgaste ou contaminação localizada no filme.
  • Confirme se a geometria concentra carga naquele lado.
Base aderiu demais

Excesso de margem na camada de base

  • Reduza exposição de base em passos pequenos e documentados.
  • Revise quantidade e transição das camadas de base.
  • Use compensação XY própria para base, quando disponível.
  • Não altere nivelamento para mascarar superexposição.
Evite atalhos: não aplique óleo ou PTFE no filme como solução padrão e não lixe a plataforma sem orientação do fabricante. Essas ações podem contaminar o processo, alterar a superfície e esconder a causa real.
4

Partes faltando, delaminação e perda de detalhe

Exposição é apenas uma hipótese. Arquivo, ilhas e luz localizada podem produzir o mesmo sintoma.

Buraco ou parte ausente

Primeiro procure uma ilha no preview

  • Localize a primeira camada ausente no fatiador.
  • Confirme suporte antes do início daquela região.
  • Teste a malha e refatie o arquivo se houver corrupção.
  • Se repetir no mesmo XY, investigue tela e filme.
Separação entre camadas

Cura insuficiente ou separação agressiva

  • Verifique temperatura e calibração da exposição normal.
  • Reduza velocidade/força de separação conforme a máquina.
  • Revise distância de elevação e tempo de espera.
  • Reduza grandes áreas por camada e efeitos de sucção.
Detalhes engrossados

Sobreexposição, espalhamento ou compensação

  • Calibre exposição com dimensões positivas e negativas.
  • Revise anti-aliasing, blur e compensação XY.
  • Confirme homogeneização de pigmentos e cargas.
  • Não reduza potência da impressora sem método validado.
Linhas ou deslocamentos

Separe degrau geométrico de instabilidade

  • Linhas regulares acompanham altura e orientação de camada.
  • Bandas isoladas sugerem movimento, suporte ou pausa.
  • Cheque eixo Z, acoplamento, folgas e estabilidade da mesa.
  • Anti-aliasing suaviza bordas XY; não corrige folga no Z.
5

Suportes rompidos, deformação e sucção

Reforçar tudo indiscriminadamente aumenta marcas e pode elevar a carga de separação.

Quando os suportes rompem

  • Identifique se rompeu o contato, o tronco ou a base.
  • Reforce primeiro suportes iniciais e regiões de maior carga.
  • Distribua contatos em vez de criar poucos pontos brutais.
  • Reduza ilhas, alavancas e grandes seções por camada.
  • Calibre exposição antes de engrossar toda a estrutura.

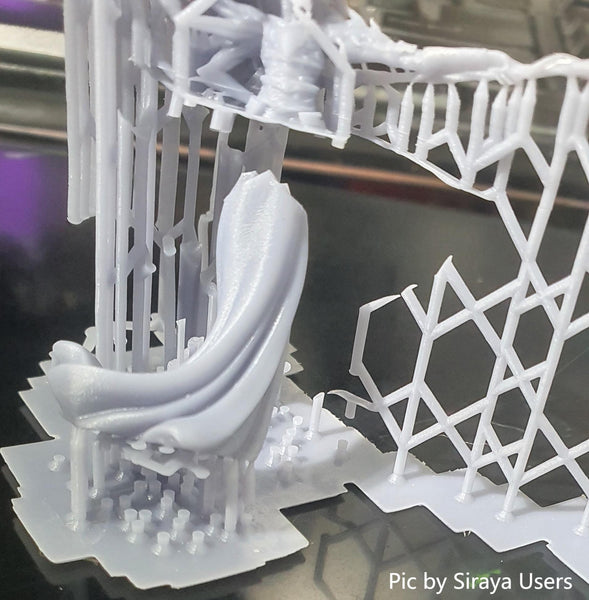

Suportes de impressão em resina usados para análise de falha
Empenou durante a impressãoSuspeite de suporte, seção por camada, sucção e movimento.
Empenou na pós-curaSuspeite de cura desigual, geometria fina, tensão e apoio.
Trincou dias depoisVerifique resina/solvente preso, cavidades, cura e armazenamento.
Peça oca vazouInterrompa o uso; revise drenagem, lavagem interna e cura.
Consulte também os guias de Suportes e Posicionamento e Cavidades, Drenagem e Sucção.
6

Pegajosidade, bolhas e marcas superficiais

A superfície pode revelar lavagem, oxigênio, mistura, contaminação ou pós-cura — não apenas exposição de impressão.

Sintoma Verifique primeiro Evite concluir sem teste
Superfície pegajosa após lavagem Solvente saturado, tempo/agitação, secagem e pós-cura Que a exposição normal está baixa
Poros ou bolhas aleatórios Mistura, repouso, viscosidade, temperatura e enchimento Que todo furo foi criado por “vácuo”
Crateras nos suportes Contato, profundidade, resina e técnica de remoção Que pós-cura menor resolverá tudo
Esbranquiçamento Lavagem, microtrincas, tensão e abrasão Que é apenas pigmentação
Amarelamento Material, dose UV, calor e histórico de exposição Que sempre significa “supercura” na impressão
Pós-cura não é cronômetro universal: siga a ficha técnica da resina e valide tempo, irradiância, comprimento de onda, temperatura e geometria. Uma cabine de alta potência não equivale a outra de baixa potência pelo mesmo número de minutos.
7

Assistente de triagem

Escolha o padrão observado para receber a primeira sequência de testes. O resultado não substitui a inspeção.

Primeira rota de verificação

Selecione o padrão observado.

8

Segurança durante o diagnóstico

Uma falha pode deixar fragmentos ocultos, filme perfurado e resina não curada dentro da peça.

Proteção pessoalUse luvas nitrílicas e proteção ocular; siga a FDS/SDS da resina e do solvente.
TanqueNão raspe o filme com metal. Filtre a resina com material compatível e inspecione contra a luz.
Teste de telaFaça o teste conforme o fabricante, com proteção instalada; não olhe diretamente para UV intenso.
Peças ocasNão entregue nem sele cavidades com resina líquida. Drene, lave, seque e cure o interior.
Não aqueça no improviso: banho de água, soprador ou aquecedor sem controle pode contaminar o processo, deformar a peça e aumentar exposição a vapores. Use apenas método compatível com a ficha técnica.
9

Registro mínimo para resolver e repetir

Sem registro, uma correção vira sorte. Com dados, vira perfil de produção.

Dados do processo

  • Impressora, firmware, filme e data da manutenção.
  • Resina, cor, lote, validade e temperatura.
  • Altura, exposições, esperas e movimentos.
  • Orientação, suportes, oco, furos e arquivo fatiado.
  • Lavagem, secagem e pós-cura.

Evidências da falha

  • Fotos da plataforma, tanque e peça sem limpeza.
  • Altura e posição XY do primeiro defeito.
  • Captura do preview na camada correspondente.
  • Mudança realizada e resultado do novo teste.
  • Perfil final aprovado e limite de aceitação.
Diretriz Quanton3D: volte ao último estado conhecido que imprimia corretamente, reproduza a falha e mude uma variável por vez. Se duas variáveis mudam juntas, a causa continua sem prova.
